Rig Mat Benutzerhandbuch

1. Überblick

Unsere HGM-Reihe Riggmatten sind aus hartem Kiefernholz und Stahlprofilen gefertigte Fundamente. Sie werden in erster Linie für die Gründung verschiedener Bohrausrüstungen, einschließlich Unterbauten und Spülungspumpen, verwendet, Schlammbehälter, Campinghäuser, MCC-Häuser, Öltanks und Wassertanks. Sie gewährleisten die Stabilität der Bohrausrüstung bei langfristiger Platzierung.

2. Technische Parameter

型号	长（mm）	宽（mm）	高（mm）	重量（kg）
HGM3220	3000	2000	200	1200
HGM4220	4000	2000	200	1600
HGM5220	5000	2000	200	2000
HGM3218	3000	2000	180	1080
HGM4218	4000	2000	180	1440
HGM5218	5000	2000	180	1800
HGM3218	3000	2000	160	960
HGM4218	4000	2000	160	1280
HGM5218	5000	2000	160	1600

3. Geltende Codes und Normen

1. SY/T 6199-2004 《Technische Anforderungen an das Fundament von Bohreinrichtungen》

2. GB9221-88 《Korrosionsgeschützte Holzschwellen》

3. SY 5305-1987 《Allgemeine technische Spezifikationen für geschweißte Teile für Erdölbohr- und Fördermaschinen》

4. SY/T5612-2007 《Specifications for Solids Control Equipment for Petroleum Drilling Fluids》

5. JB/T 5000.12-2007 《Allgemeine technische Spezifikationen für Schwermaschinen - Lackierung》

6. GB/T13306-91 《Schilder-Normen》

4. Strukturelle Zusammensetzung

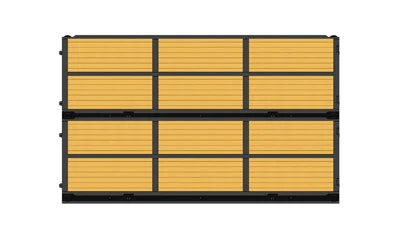

Diese Riggmatte besteht hauptsächlich aus einem Stahlrahmen, dazwischen liegenden Kanthölzern, Randhölzern und runden Stahlverstärkungen. Siehe das Diagramm unten.

1. Stahlrahmen 2. Mittelholz 3. Randholz 4. Rundstahlbewehrung

5. Installationsschritte


Schritt 1: Legen Sie das erste Fundament	Schritt 2: Legen Sie das zweite Fundament waagerecht und richten Sie die männliche Schnalle des zweiten Fundaments an der weiblichen Schnalle des ersten Fundaments aus.

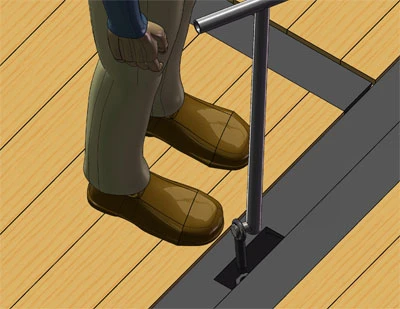

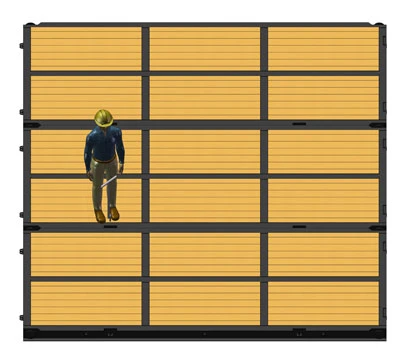

Schritt 3: Stellen Sie den Abstand ein und setzen Sie den Fixierstift aus der Kerbe der ersten weiblichen Schnalle ein.	Schritt 4: Setzen Sie das dritte Fundament auf das erste Fundament. Richten Sie außerdem die dritte weibliche Schnalle und die erste männliche Schnalle aus und setzen Sie den Fixierstift ein.

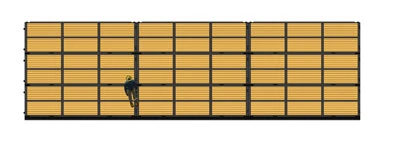

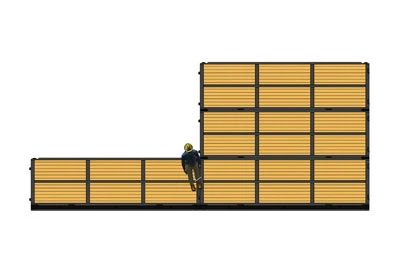

Schritt 5: Setzen Sie das vierte Fundament senkrecht auf die Stirnseite des ersten Fundaments, richten Sie die männliche Schnallenstirnseite des vierten Fundaments an der weiblichen Schnallenstirnseite des ersten Fundaments aus und setzen Sie den Fixierstift ein.	Schritt 6: Setzen Sie das fünfte Fundament senkrecht auf die Stirnseite des ersten Fundaments, richten Sie die Stirnseite der weiblichen Schnalle des fünften Fundaments an der Stirnseite der männlichen Schnalle des ersten Fundaments aus und setzen Sie den Positionierungsstift ein.

Die oben genannten Schritte sind die Installationsschritte für das Riggmatten. Zur Demontage gehen Sie in umgekehrter Reihenfolge vor.

6. Wartung

6.1 Das Fundament darf nicht mit einem Hochdruckwasserstrahl gereinigt werden!

6.2 Heben Sie das Fundament nicht an, wenn Sie Lasten tragen!

6.3 Vor dem Legen des Fundaments muss das Gelände eingeebnet und mit einer Walze verdichtet werden.

6.4 Überprüfen Sie nach jedem Umzug und jeder Demontage die Korrosionsschutzbeschichtung des Fundaments. Wenn die Beschichtung abgefallen ist, muss sie umgehend erneuert werden.

6.5 Wenn das Holz nach einer gewissen Nutzungsdauer beschädigt oder gebrochen ist, wenden Sie sich an den Hersteller, um Ersatz zu erhalten, und bauen Sie das Holz gemäß den Anweisungen des Herstellers ein.
