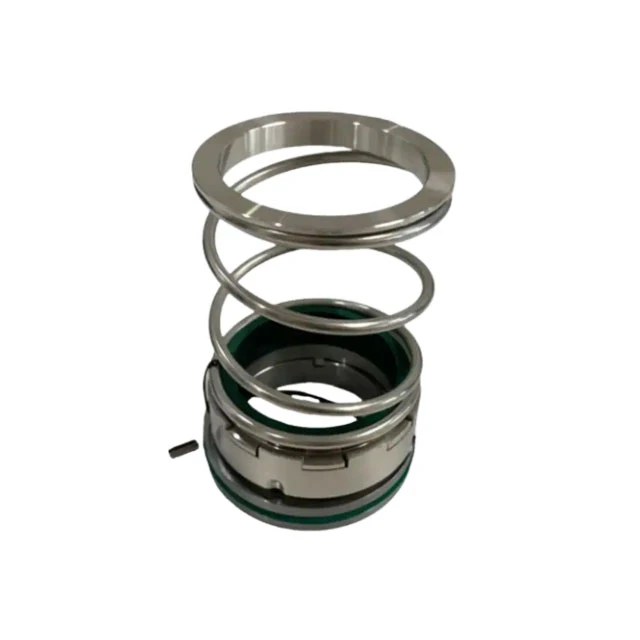

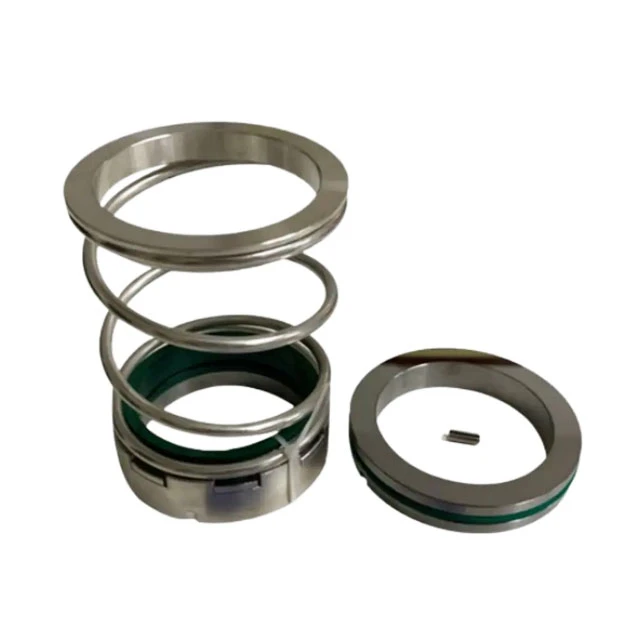

Parti della pompa Mission Guarnizione meccanica 5A# 22451-1 648414308 utilizzato per pompe da 3×2-13 a 10×8-14.
Prodotti consigliati: Pompa Mission Magnum
La pompa di missione è una pompa centrifuga per fanghi che trasporta sospensioni contenenti sabbia, scorie e materiali simili. Le pompe con giranti per lo più aperte utilizzano in genere rivestimenti in metallo o gomma resistenti all'usura per proteggere l'involucro. Quando la si usa, iniettare acqua ad alta pressione nella parte scorrevole dell'albero della pompa per evitare che fango e sabbia entrino nella parte scorrevole. La struttura attuale della tenuta dell'albero della pompa di missione è una tenuta combinata, cioè la tenuta meccanica è quella principale e la tenuta a baderna è quella ausiliaria. Lo svantaggio è che l'attrito eccessivo e l'usura del dispositivo di tenuta compromettono seriamente le prestazioni di tenuta.
La tenuta meccanica della pompa Mission si riferisce a un dispositivo installato e azionato nelle apparecchiature di pompaggio per svolgere un ruolo di tenuta dinamica, che impedisce al fluido contenuto nella voluta della pompa dell'acqua di fuoriuscire dalla pompa attraverso l'albero della pompa.
Materiale: Hastelloy, 1Cr18Ni9Ti, 3Cr13
1. Guarnizione tra il manicotto e l'albero
2. Guarnizione tra l'anello dinamico e il manicotto
3. Guarnizione tra gli anelli dinamici e statici
4. Guarnizione tra l'anello statico e la sede dell'anello statico
5. Guarnizione tra il coperchio dell'estremità di tenuta e il corpo della pompa
