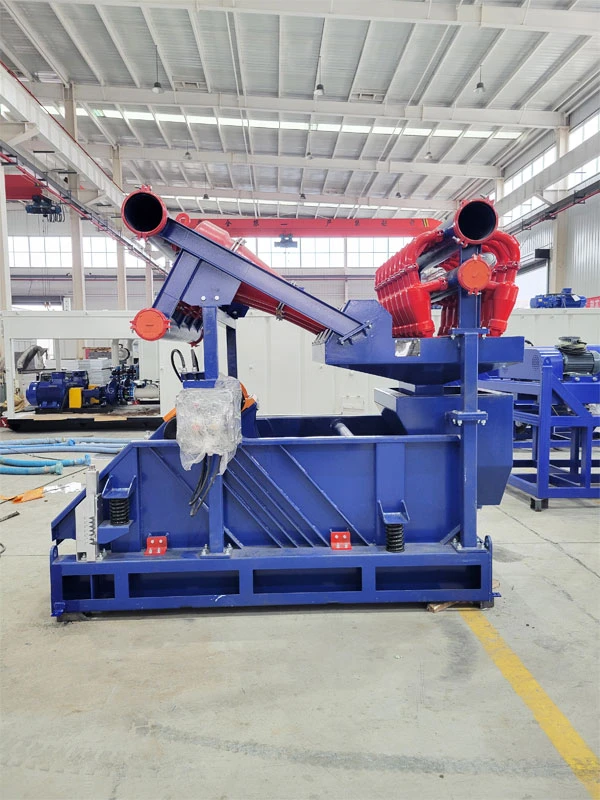

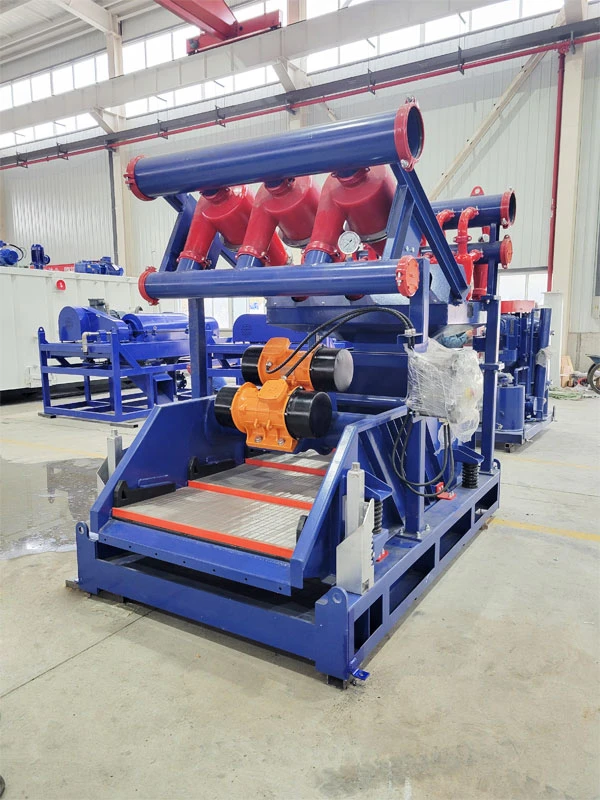

A limpador de fluidos de perfuração é uma combinação de um hidrociclone e um agitador de xisto ultrafino. O excesso de fluxo do hidrociclone regressa ao sistema de fluido de perfuração. O underflow cai no agitador de xisto, onde o fluido de perfuração que passa pelo ecrã regressa ao sistema de fluido de perfuração. tanque de circulação, e o sistema descarrega o material que permanece no ecrã. A dimensão da malha do ecrã pode variar entre 80 e 325 mesh. O limpador de fluido de perfuração recupera principalmente a barita do fluido de perfuração ponderado e remove as aparas de perfuração residuais maiores que a barita. Quando o fluido de perfuração ponderado passa pelo hidrociclone, uma grande quantidade de barita permanece no fluxo inferior. Ao passar pelo crivo fino, a barita regressa ao tanque de circulação (juntamente com alguns fragmentos de rocha finos) e o agitador de xisto remove continuamente os fragmentos de rocha maiores do que as aberturas do crivo.
Princípio de funcionamento do limpador de fluido de perfuração
Quando o fluido de perfuração ponderado passa através do agitador de xisto, do desarenador e do dessiltro, O tamanho das aparas de rocha removidas diminui sequencialmente. No entanto, como algumas partículas sólidas são relativamente pequenas, elas ainda permanecerão no fluido de perfuração.
Enquanto os hidrociclones removem os sólidos dos fluidos de perfuração ponderados, uma quantidade significativa de barita permanece no fluxo inferior. Uma peneira de malha fina sob o hidrociclone remove grandes fragmentos de rocha, enquanto a barita passa pela peneira e retorna ao tanque de circulação. Este é o princípio básico dos limpadores de fluidos de perfuração.
Antes do advento dos sistemas de limpeza de fluidos de perfuração, depois de o fluido de perfuração ponderado passar por um agitador de xisto, uma centrífuga removia partículas sólidas ainda mais finas. As centrífugas eram o único equipamento de purificação mecânica utilizado.
Recentemente desenvolvidos, lineares ou elípticos agitadores de xisto foram equipados com telas ultrafinas, com malhas que atingem 100-325 mesh. A prática de campo tem demonstrado que a utilização de uma tela de 150 mesh num agitador de xisto de fluido de perfuração já não é particularmente difícil. Se o agitador de xisto a montante utilizar uma malha de 150 mesh ou superior, os operadores não necessitam de um dispositivo de limpeza para o fluido de perfuração ponderado. No entanto, continua a ser necessário um dispositivo de deslamagem para os fluidos de perfuração não ponderados.
